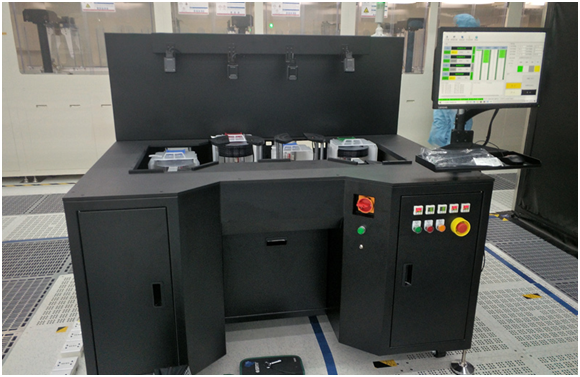

深圳熒鴻利用行業自身的優勢—超過10年的產品外觀測試經驗，進行上下游資源的整合，研發推出半導體外觀自動化測試系統，檢查半導體表面劃痕、微塵、凹凸……瑕疵，更多詳情咨詢0755-89233889



1）基于芯片的人工智能機器視覺技術實現了低功耗檢測；

2）可以對視頻流圖像數據進行視覺分析120幀/秒；

3）可針對半導體零件的曲面進行視覺傷痕檢測；

4）通過定制攝像機+異形的結構件+視覺芯片主板，可實現半導體材料的內孔與外圓表面的視覺測試。

5）采用特殊光源檢測，利用光學透鏡的核心技術，有效的模擬理想的測試環境。

6）成熟的算法, 己經申請了發明專利,目前已經獲得了多個國家發明專利
